Крано-манипуляторная установка GREENLIFT GL-1806
Крано-манипуляторная установка
GREENLIFT GL-1806
2
8
8
7,85
1,95
1,95
10,9
1,15
1,15
14,1
0,75
0,75
17,2
0,55
0,55
20,5
0,4
0,4
Вылет стрелы, м
Грузоподъемность, т
Крано-манипуляторная установка GREENLIFT GL-1806
Крано-манипуляторная установка
GREENLIFT GL-1806
Основные технические характеристики КМУ GL-1806
| Грузовой момент, т·м | 18 |
| Максимальная грузоподъемность, кг | 8000 |
| Грузоподъемность на макс. вылете, кг | 400 |
| Макс. вылет, м | 20,5 |
| Мин. вылет, м | 2 |
| Макс. высота подъема, м | 23,3 |
| Время движения механизма стрелы, с | 20 |
| Время движения механизма подъема, с | 20 |
| Время движения механизма опускания, с | 42 |
| Время движения механизма телескопирования, с | 45 |
| Частота вращения, об/мин | 2 |
| Угол поворота, ° | 360 |
| Макс. крутящий момент механизма поворота, кН·м | 16,4 |
| Место управления при работе КМУ | с площадки на колонне |
| Место управления при установке на выносные опоры | с площадки на земле |
| Масса КМУ, кг | 3400 |
| Масса выносных опор, кг | 450 |
| Вылет, м | Длина стрелы, м | |||||
| 4,97 | 8,08 | 11,19 | 14,3 | 17,41 | 20,52 | |
| 2,0 | *8000 | *5050 | ||||
| 2,5 | *6300 | 4450 | 3600 | |||
| 3,0 | *5650 | 4000 | 3200 | 2800 | ||
| 3,5 | 5200 | 3650 | 2900 | 2500 | ||
| 4,0 | 4800 | 3400 | 2650 | 2300 | 2000 | |
| 4,5 | (4,7) 3900 | 3200 | 2500 | 2100 | 1850 | 1650 |
| 5,0 | 3000 | 2350 | 1950 | 1700 | 1550 | |
| 5,5 | 2850 | 2200 | 1850 | 1600 | 1450 | |
| 6,0 | 2700 | 2100 | 1750 | 1500 | 1350 | |
| 7,0 | 2400 | 1900 | 1600 | 1350 | 1200 | |
| 8,0 | (7,85) 1950 | 1700 | 1450 | 1200 | 1100 | |
| 9,0 | 1550 | 1350 | 1150 | 1000 | ||
| 10,0 | 1400 | 1250 | 1050 | 950 | ||
| 11,0 | (10,95) 1150 | 1150 | 1000 | 875 | ||
| 12,0 | 1050 | 900 | 825 | |||
| 13,0 | 950 | 850 | 775 | |||
| 14,0 | (14,1)750 | 800 | 725 | |||
| 15,0 | 750 | 700 | ||||
| 16,0 | 700 | 650 | ||||
| 17,0 | (17,2) 550 | 600 | ||||
| 18,0 | 575 | |||||
| 19,0 | 525 | |||||
| 20,0 | (20,3) 400 | |||||

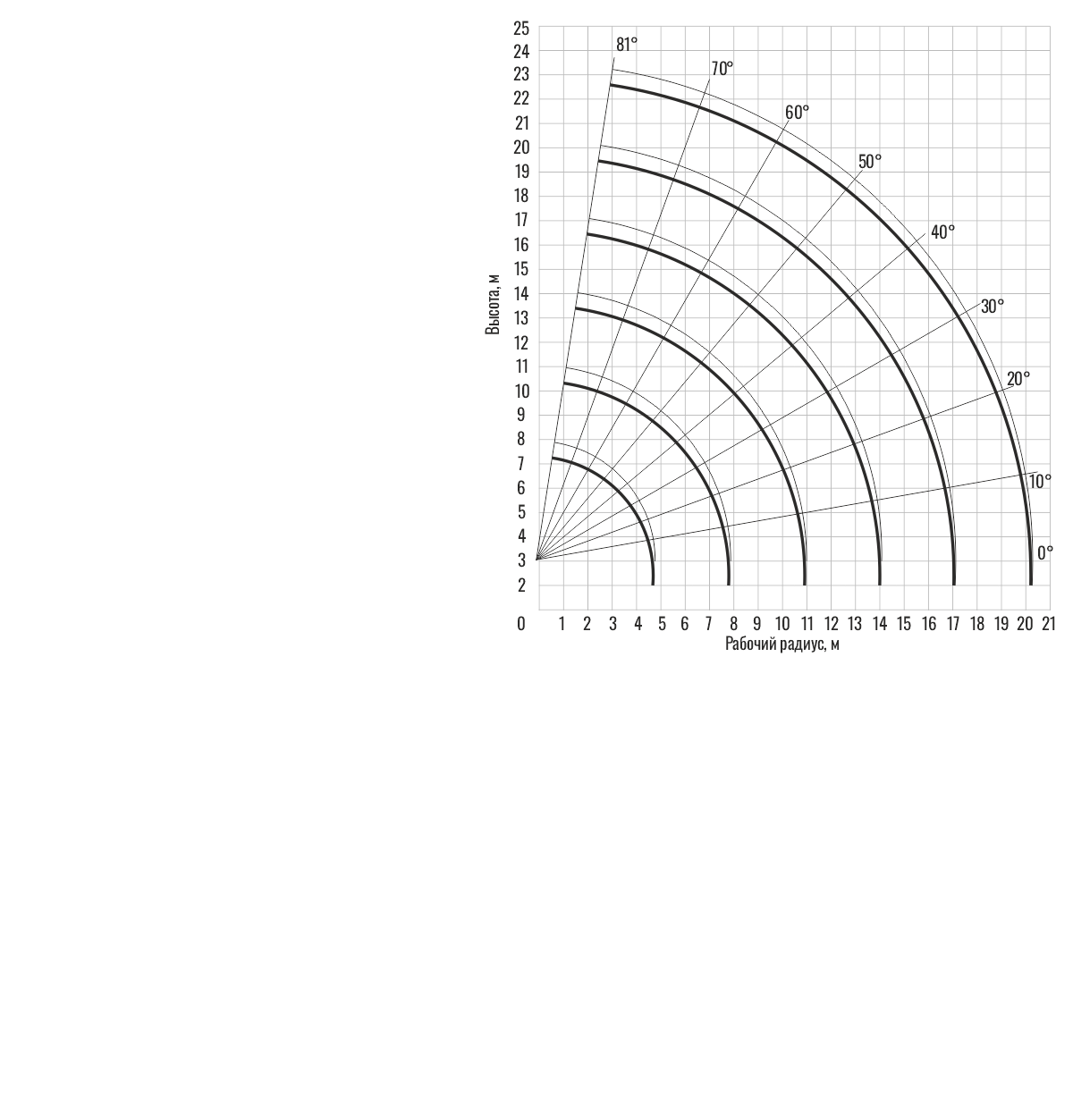

Рабочая зона КМУ GL-1806
Грузовая характеристика КМУ GL-1806
