Крано-манипуляторная установка GREENLIFT GL-1506
Крано-манипуляторная установка
GREENLIFT GL-1506
2
7,5
7,5
7,3
1,47
1,47
10,1
0,9
0,9
13,0
0,6
0,6
15,8
0,45
0,45
18,9
0,3
0,3
Вылет стрелы, м
Грузоподъемность, т
Крано-манипуляторная установка GREENLIFT GL-1506
Крано-манипуляторная установка
GREENLIFT GL-1506
Основные технические характеристики КМУ GL-1506
| Грузовой момент, т·м | 15 |
| Максимальная грузоподъемность, кг | 7500 |
| Грузоподъемность на макс. вылете, кг | 300 |
| Макс. вылет, м | 18,9 |
| Мин. вылет, м | 2 |
| Макс. высота подъема, м | 21,7 |
| Время движения механизма стрелы, с | 13 |
| Время движения механизма подъема, с | 13 |
| Время движения механизма опускания, с | 42 |
| Время движения механизма телескопирования, с | 45 |
| Частота вращения, об/мин | 3,5 |
| Угол поворота, ° | 360 |
| Макс. крутящий момент механизма поворота, кН·м | 16,4 |
| Место управления при работе КМУ | с площадки на колонне |
| Место управления при установке на выносные опоры | с площадки на земле |
| Масса КМУ, кг | 3000 |
| Масса выносных опор, кг | 500 |
| Вылет, м | Длина стрелы, м | |||||
| 4,6 | 7,5 | 10,3 | 13,1 | 16 | 18,9 | |
| 2 | *7500 | *6000 | ||||
| 2,5 | *6000 | 4800 | 4400 | |||
| 3 | 5200 | 4200 | 4000 | 3600 | ||
| 3,5 | 4600 | 3800 | 3500 | 3160 | 3010 | |
| 4 | 4000 | 3420 | 3100 | 3000 | 2690 | |
| 4,5 | (4.4) 3000 | 3100 | 2800 | 2600 | 2500 | 2400 |
| 5 | 2850 | 2600 | 2400 | 2300 | 2200 | |
| 5,5 | 2600 | 2400 | 2200 | 2100 | 2100 | |
| 6 | 2350 | 2100 | 2000 | 1950 | 1900 | |
| 7 | 1850 | 1850 | 1800 | 1700 | 1650 | |
| 8 | (7.3) 1470 | 1600 | 1600 | 1500 | 1450 | |
| 9 | 1400 | 1400 | 1350 | 1300 | ||
| 10 | (10.1) 900 | 1200 | 1200 | 1200 | ||
| 11 | 1100 | 1050 | 1050 | |||
| 12 | 900 | 1000 | 950 | |||
| 13 | (13.0) 600 | 900 | 850 | |||
| 14 | 800 | 800 | ||||
| 15 | 650 | 750 | ||||
| 16 | (15.8) 450 | 600 | ||||
| 17 | 550 | |||||
| 18 | 450 | |||||
| 19 | (18.7) 300 | |||||

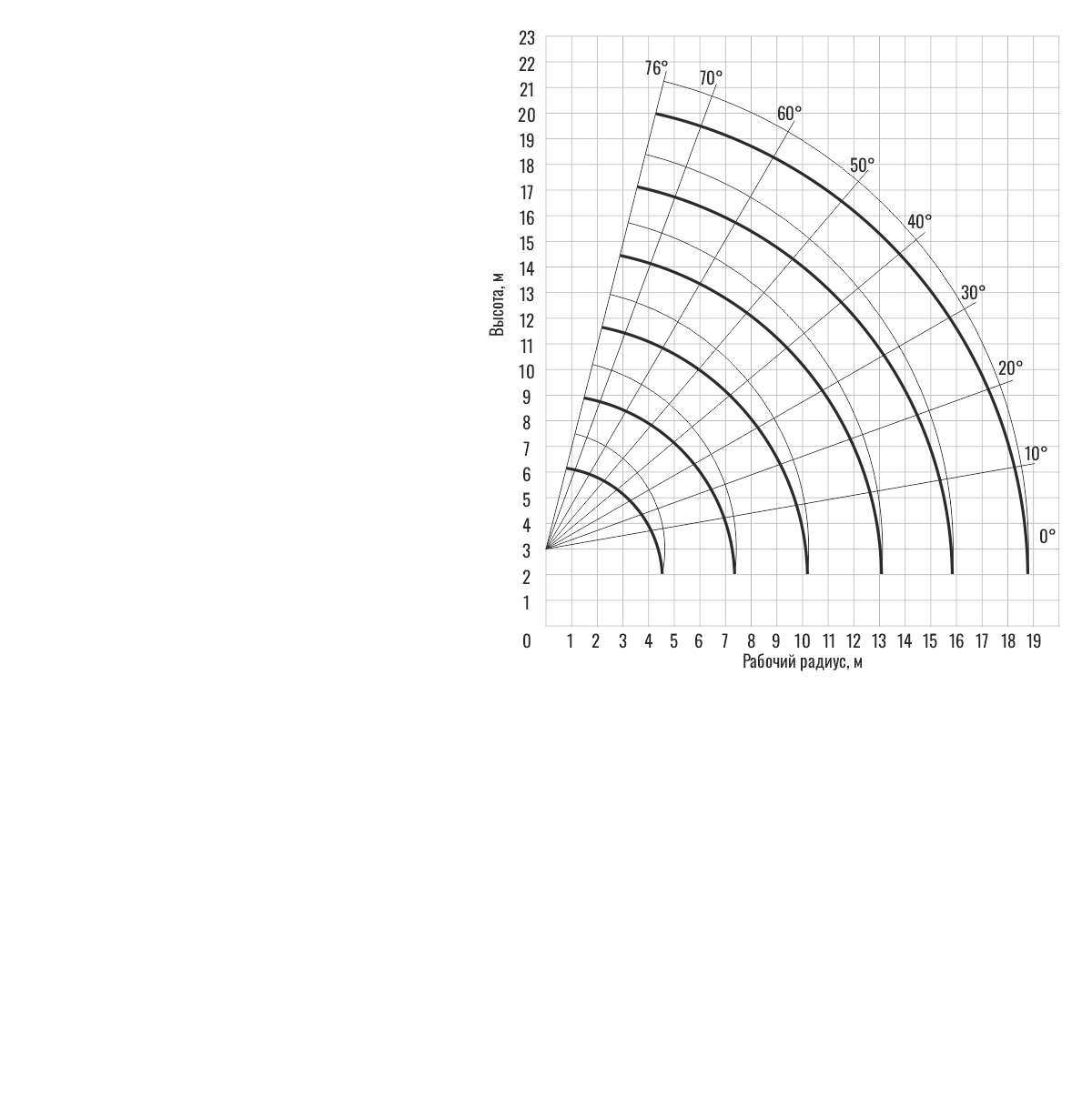

Рабочая зона КМУ GL-1506
Грузовая характеристика КМУ GL-1506
